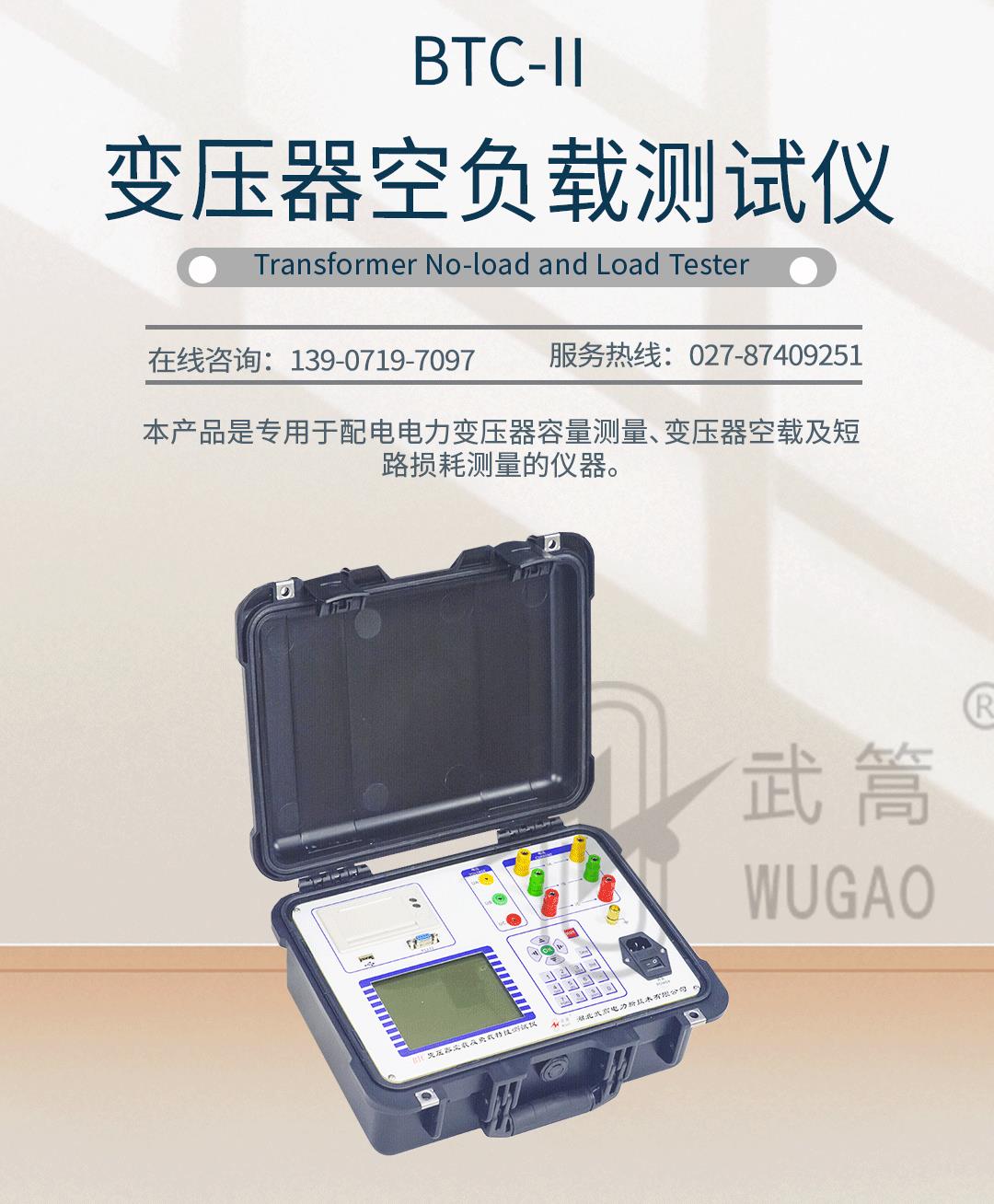

產品用途
可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。
產品特點
儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
測量范圍
電壓：10～650V；電流：0.5～60A；頻率：45Hz～65Hz。
測試精度
電壓、電流、頻率：測量精度0.2級。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
功能特性 function characteristics
1、可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。
2、可進行諧波試驗，分析至31次諧波。
3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
4、做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的相量圖。
5、單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。
6、所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
7、320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
8、儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。
9、帶USB接口可以接入U盤以便導出數據和升級軟件;
10、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。
11、面板式熱敏打印機，可現場快速打印試驗結果。
12、數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。
13、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
主要技術指標 Specification
1、環境條件
溫度：－5C～40C
相對濕度：<95%（25C）
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場
供電電源：220VAC±15%，50Hz~60Hz
2、測量范圍
電壓：10～650V
電流：0.5～60A
頻率：45Hz～65Hz
3、測試精度
電壓、電流、頻率：測量精度0.2級
功率：測量誤差 < ±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
4、絕緣強度
1)電壓、電流輸入端對機殼的絕緣電阻≥100M?。
2)工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
