產品概述
本套產品試驗變壓器采用充油絕緣，匹配電動數顯控制臺，輸出單相電壓高產品用途。
產品用途
主要是用于對高壓電機等電氣產品進行耐壓試驗的理想設備。
成套設備

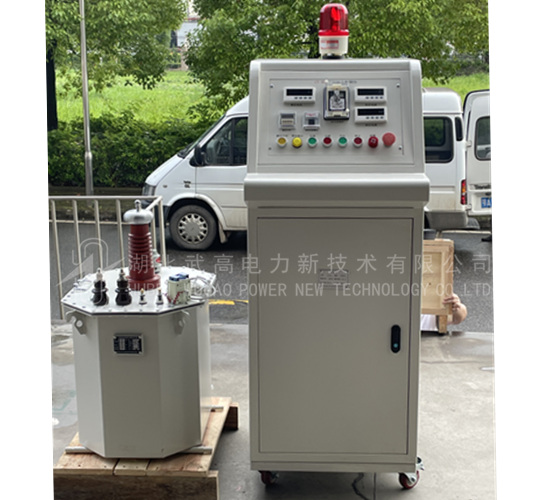

由油浸試驗變壓器及電動調壓控制臺組成。
輸出參數
電壓：AC:50KV DC:70KV 容量：100KVA
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別稱 Other name
工頻耐壓機、油浸式試驗變壓器及電動控制臺、輕型高壓試驗變壓器及控制臺、工頻耐壓試驗裝置、高壓耐壓儀、試驗變壓器成套設備、等等。

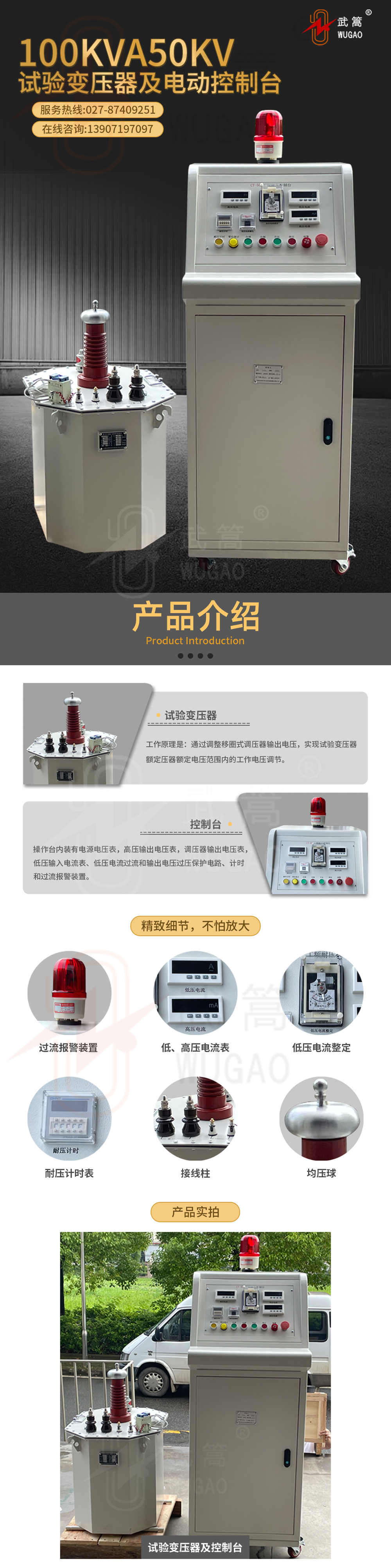

概 述 Overview

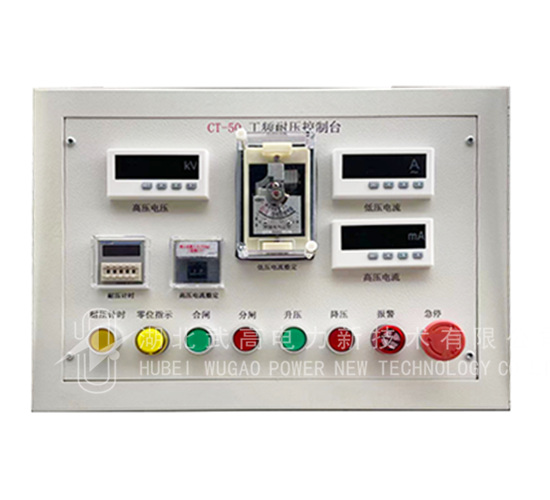

本套設備主要由100KVA/50KV油浸式試驗變壓器及電動控制臺組成，電動控制臺用于0.5～100KVA試驗變壓器的調壓控制。控制臺工作原理是：通過調整移圈式調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作臺內裝有電源電壓表，高壓輸出電壓表，調壓器輸出電壓表，低壓輸入電流表、低壓電流過流和輸出電壓過壓保護電路、計時和過流報警裝置。可以方便地讀取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是對高壓電機等電氣產品進行耐壓試驗的理想設備。
技術參數 Main technical parameters
型號 | 輸入電壓 （V） | 適配試變?nèi)萘?/span> （KVA） | 額定輸出 | 高壓電壓表 KV/V | 外形尺寸 立方米（長×寬×高） | |
電壓 | 電流(A) | |||||
CT-0.5 | 220 | 0.5 | 200 | 2.5 | 50/100 | 20×30×20 |
CT-1.5 | 220 | 1.5 | 200 | 7.5 | 50/100 | 26×36×24 |
CT-3 | 220 | 3 | 200 | 15 | 50/100 | 26×42×24 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 60×45×37 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 53×40×60 |
CT-10 | 380 | 10 | 400 | 50/25 | (50/100)/100 | 53×40×65 |
CT-15 | 380 | 15 | 400 | 37.5 | (50/100/150)/100 | 53×40×70 |
CT-20 | 380 | 20 | 400 | 50 | (50/100/150)/100 | 53×43×84 |
CT-25 | 380 | 25 | 400 | 62.5 | (50/100/150)/100 | 53×45×90 |
CT-30 | 380 | 30 | 400 | 67.5 | (50/100/150)/100 | 65×55×117 |
CT-50 | 380 | 50 | 400 | 125 | (50/100/150)/100 | 70×60×115 |
CT-100 | 380 | 100 | 400 | 250 | (50/100/150)/100 | 75×70×120 |
注：額定輸出電流指連續5MIN工作輸出電流。
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
