產品特點
主機為高性能工控機，直接運行中文Windows XP操作系統
高可靠性
具有4相電壓3相電流輸出
高穩定
每相電壓可輸出120V，電流三并可輸出120A
開關量接點豐富
10路接點輸入和8對空接點輸出。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別名 product name
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、802繼電保護測試儀、繼保測試儀。
產品簡介 Product Introduction

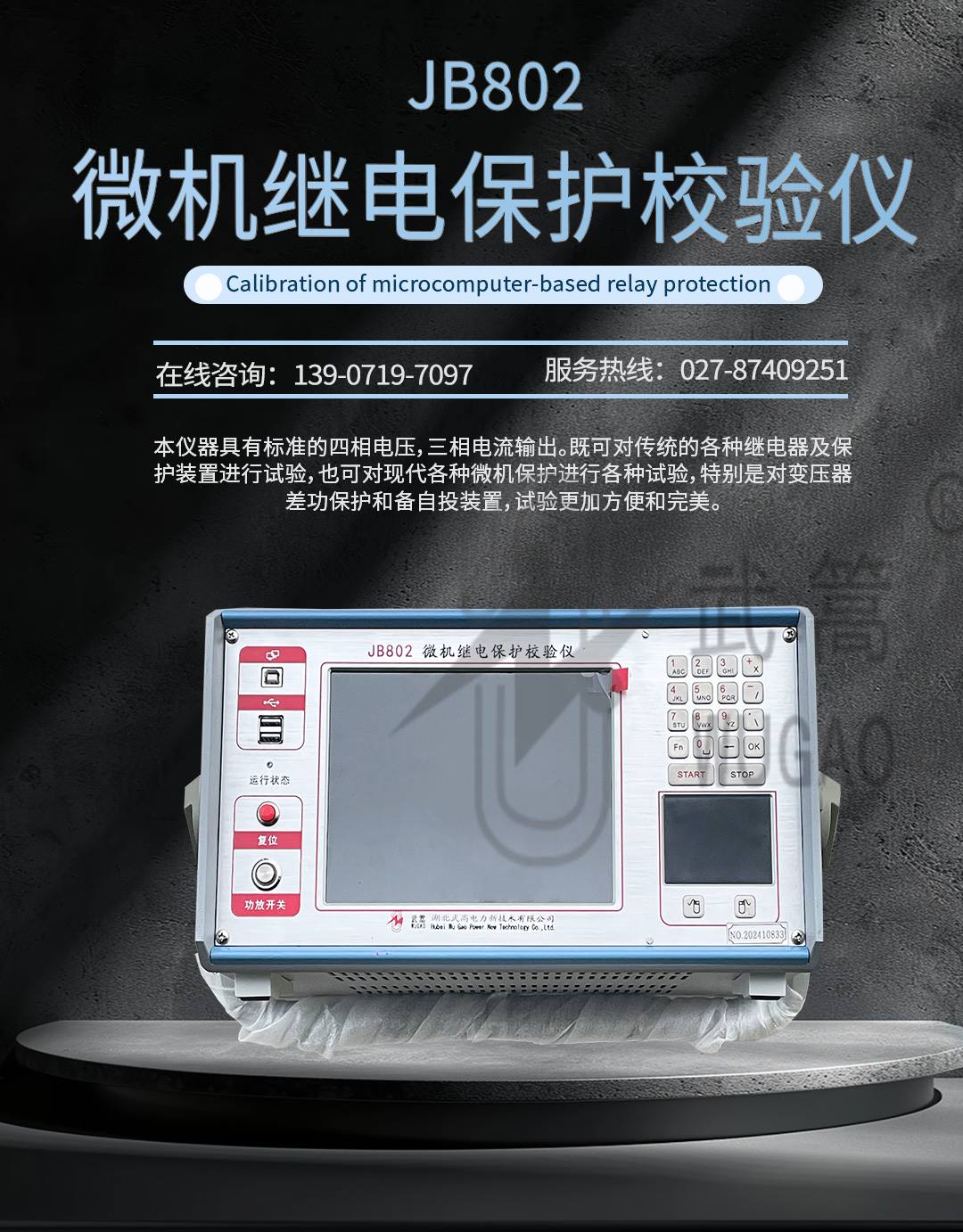

JB802微機繼電保護測試儀可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。可完成各種自動化程度高的的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，定時存儲測試數據，顯示矢量圖，聯機打印報表等。
產品特征 Product Features
1.內置工控機：主機為高性能工控機，直接運行中文Windows XP操作系統。功能強大，穩定可靠。

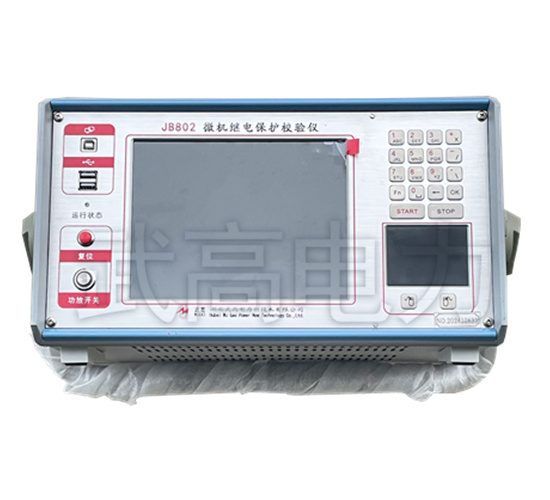

2.單機操作方便：裝置面板設有軌跡球鼠標，優化鍵盤以及大屏幕TFT液晶顯示器，全中文Windows平臺操作軟件，操作方便快捷。
3.雙操作方式：除了單機直接操作進行試驗外，裝置還可以外接筆記本電腦進行試驗，兩種方式功能完全相同。
4.高性能主機：采用最新型高速DSP控制，運算速度快，實時處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換，輸出波形精度高，失真小，線性好。
5.線性功放輸出：采用模塊式線性功放，而非開關型功放，性能卓越。功率大，可靠性高，保證了從微小電流到大電流全程都精度優良，紋波干擾小。

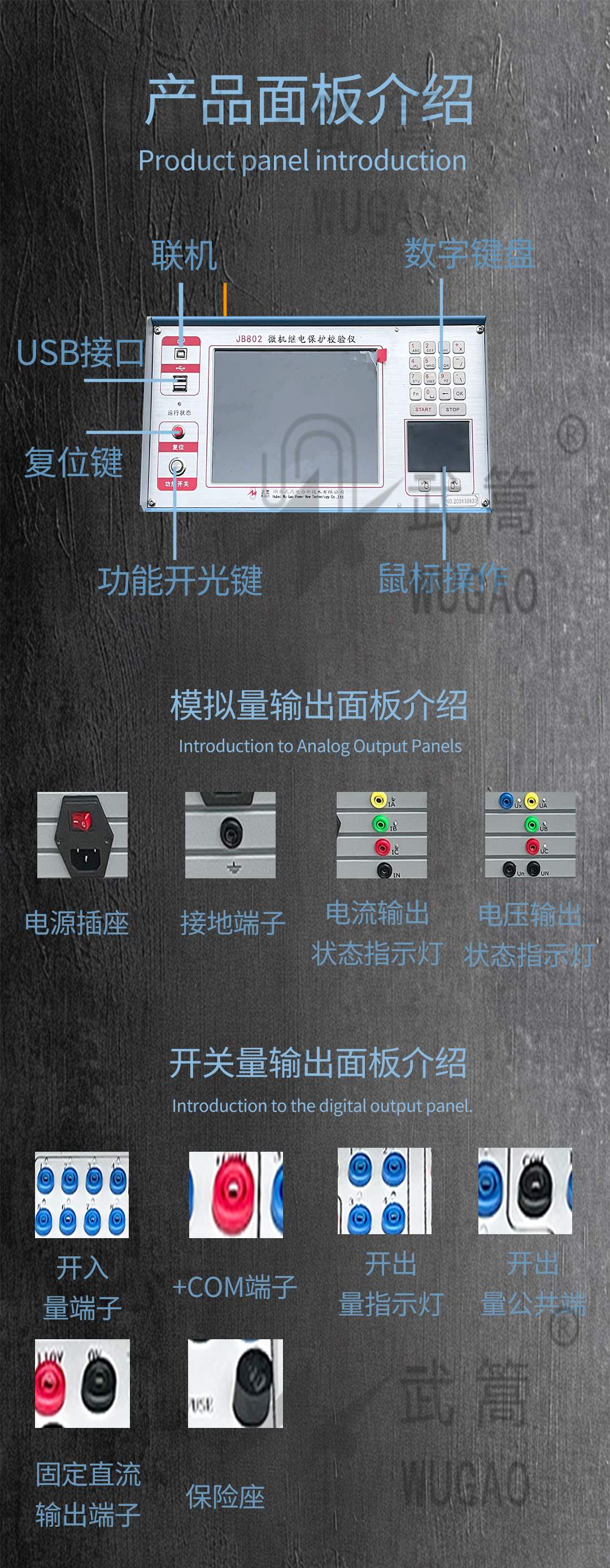

6.接口豐富：裝置面板帶有USB口、USB通信接口等，方便數據存取及軟件升級，亦可外接其它設備。
7.輕松測試備自投：10路開入8對開出，可測試各種備自投裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。
8.功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便的測試及掃描各種保護定值，進行故障回放，定時存儲測試數據，顯示矢量圖，聯機打印報表等。
9.七路電流電壓輸出：除Ua、Ub、Uc、Ia、Ib、Ic外，還有第四組電壓 Ux輸出。Ux可用于多種功能，如用于輸出各種3U0，做線路保護試驗時輸出線路檢同期電壓等。
10.獨立直流電源：設有一路大功率110V 及 220V專用直流電源輸出。
11.完善的自我保護：散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動，軟件故障診斷及輸出閉鎖等功能。
12.輕小型一體化結構：采用了大量先進技術及元器件材料，并經專業化的結構設計，因而裝置體積小，重量輕，功能全，便于流動試驗。
額定參數 Rating
1.交流電流輸出
輸出精度 ≤0.5A ±2mA ；＞0.5A 0.2%
相電流輸出（有效值） 0～40A
三并電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 420VA
三并電流最大輸出時最大輸出功率 900VA
三并電流最大輸出時允許工作時間 10s
頻率范圍（基波） 20～1000Hz
諧波次數 1～20 次
2.直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三并
最大輸出負載電壓 20V
3.交流電壓輸出
輸出精度 0.2級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數 1～20次
4.直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
5.開關量及時間測量
JB802 | 備 注 | |
開關量輸入 | 10路 | 空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V |
開關量輸出 | 8對 | DC：220V／0.2A；AC：220V／0.5A |
時間測量 | 測量范圍0.1ms ～ 9999s 測量精度0.1ms | |
6.體積重量
外形尺寸 | 400×300×180mm3 |
單機重量 | 18kg |
供電電源 | AC 220V±10%，50／60Hz |
環境溫度 | —10℃ ～ +50℃ |
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
