產品用途
對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
成套設備
油浸式高壓試驗變壓器及電動控制臺各壹臺。
產品參數
功率：50KVA 輸出電壓：150KV
適用范圍
適用于電力系統、工礦企業、科研部門等。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別稱 Other name
成套工頻耐壓試驗裝置、工頻耐壓機、高壓耐壓機、油浸式試驗變壓器及電動控制臺等。
概 述 Overview

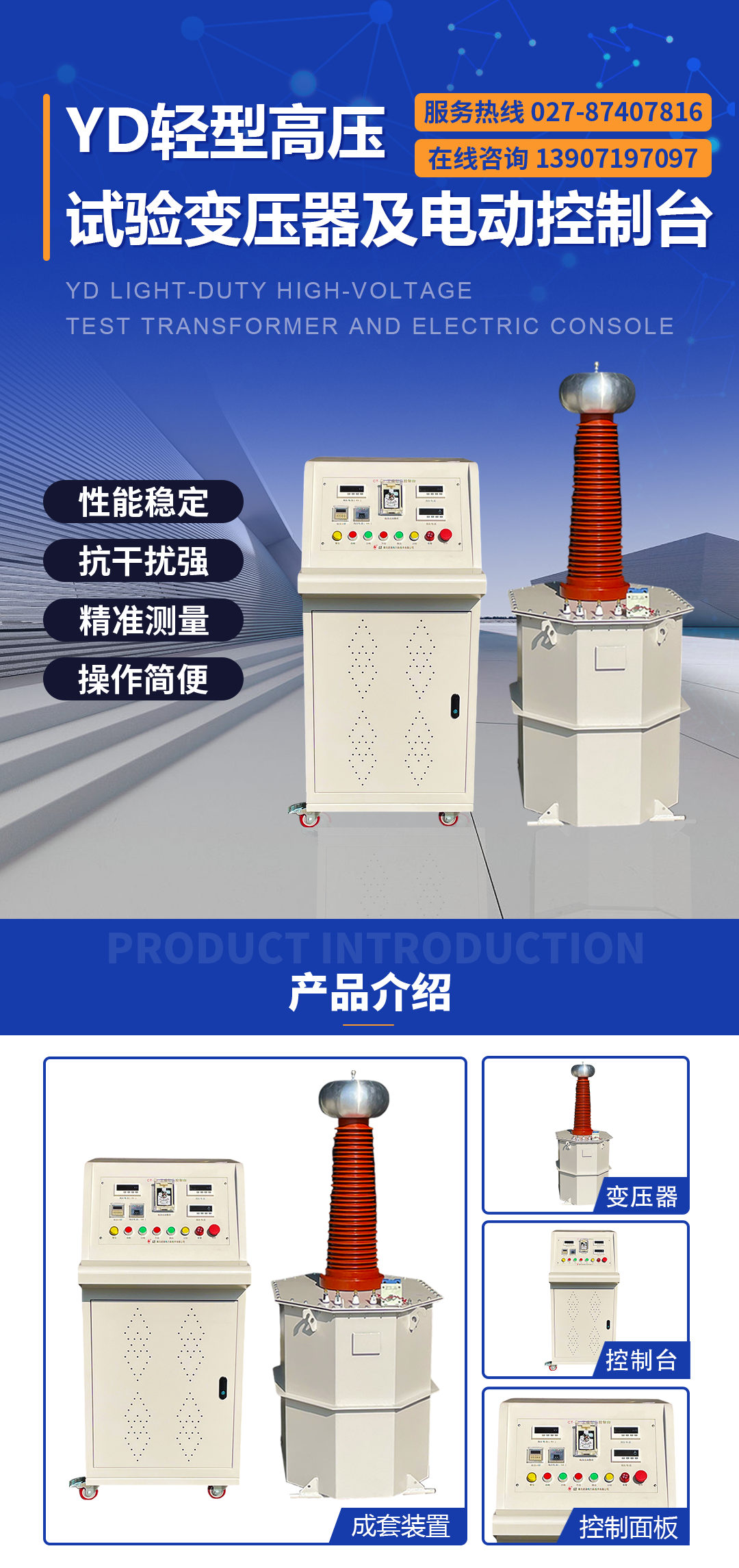

本套設備由YD系列輕型高壓試驗變壓器及CT電動操作控制臺組成。

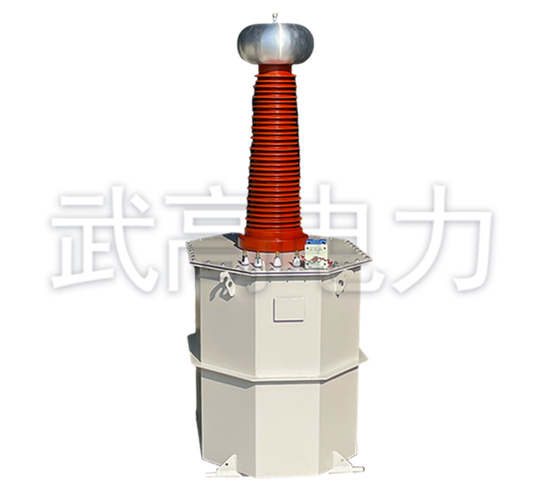

YD系列輕型高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備?！?/span>

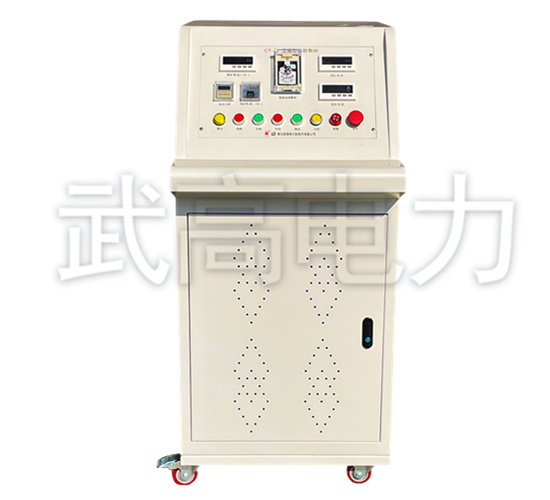

CT電動操作控制臺用于0.5～50KVA試驗變壓器的調壓控制。其工作原理是：通過調整移圈式調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作臺內裝有電源電壓表，高壓輸出電壓表，調壓器輸出電壓表，低壓輸入電流表、低壓電流過流和輸出電壓過壓保護電路、計時和過流報警裝置?？梢苑奖愕刈x取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗的理想設備。
產品參數 Product parameters
YD-J-50KVA/150KV系列輕型交流試驗變壓器參數表
型 號 | 容量 (KVA) | 高壓電壓 （KV） | 高壓電流 （mA)） | 低壓輸入 | 變比 (高/儀) | 溫升℃ (30分鐘) | |
電壓(V) | 電流(A) | ||||||
YD-50/150 | 50 | 150 | 333 | 380 | 132 | 1000 | 10 |
CT-50KVA電動控制臺參數表
型 號 | 輸入電壓（V） | 適配試變容量（KVA） | 額定輸出 | 高壓電壓表 KV/V | 外形尺寸 立方米（長*/寬*高） | |
電壓（V） | 電流（A） | |||||
CT-50 | 380 | 50 | 400 | 125 | (50/100/150)/100 | 70×60×115 |
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
