產品用途
為不同電壓等級，不同容量的電力設備進行工頻電壓試驗。
產品特點
原理簡單、結構緊湊、是進行耐壓試驗的理想設備。
成套設備
本套設備由工頻無局部放電試驗變壓器、控制臺、調壓器、隔離濾波器、電容式分壓器、限流電阻組成。
技術參數

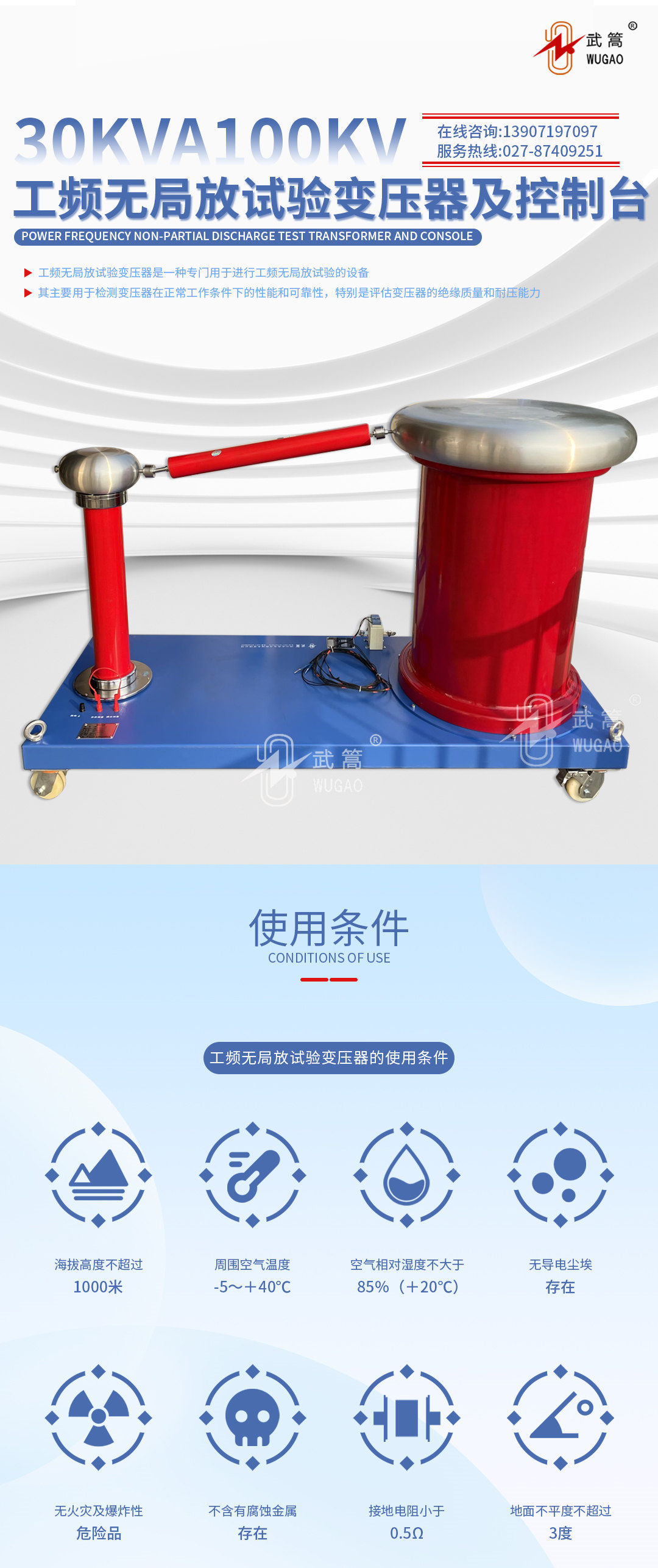

本套設備輸出功率：30KVA 輸出電壓：100KV
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述 Product Overview
為了適應不同電壓等級，不同容量的電力設備進行工頻電壓試驗，我公司制造各種規格的工頻無局部放電試驗變壓器，用戶根據需求可以自行選擇。
工頻試驗變壓器分為鐵殼式和絕緣筒式，鐵殼式和絕緣筒式又分別有單級式和串級式。鐵殼式適用于局部放電量要求較低的場合，絕緣筒式適用于局部放電量要求較高的場合，單級式適用于電壓較低容量較大的場合，串級式適用于電壓較高或電壓低、容量小且便于攜帶的場合。

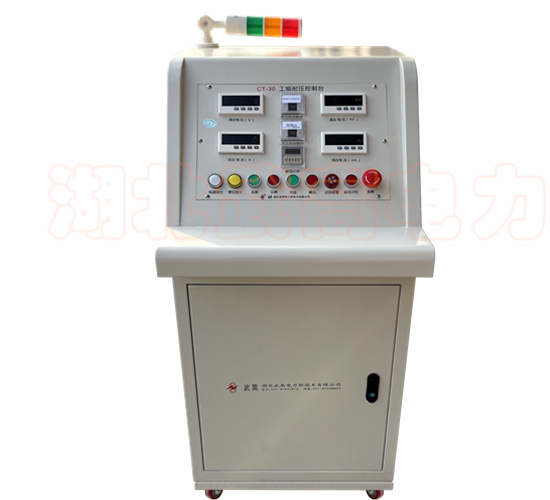

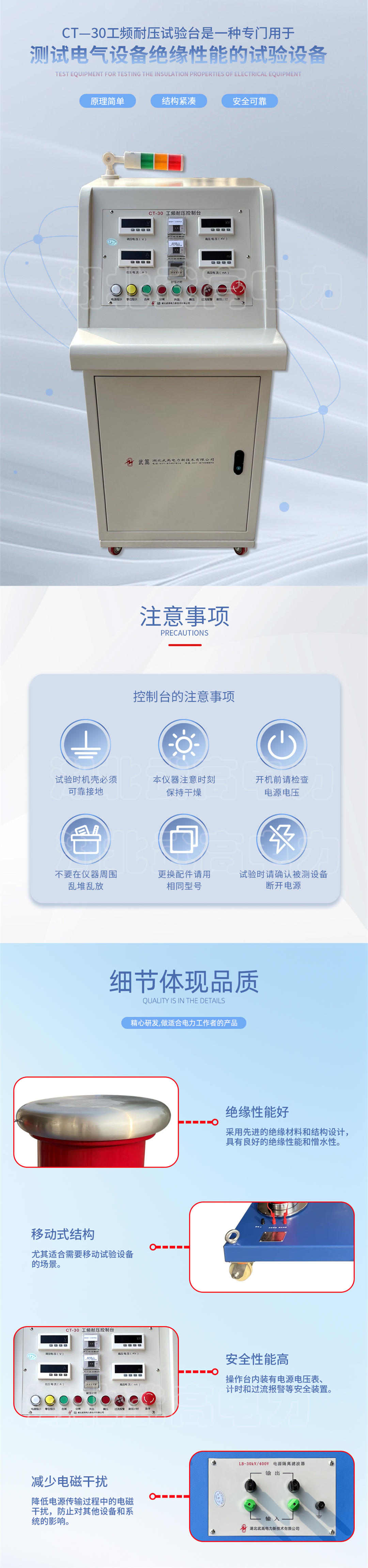

本系列操作臺用于0.5～500KVA試驗變壓器的調壓控制。其工作原理是：通過調整移圈式調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作臺內裝有電源電壓表，高壓輸出電壓表，調壓器輸出電壓表，低壓輸入電流表、低壓電流過流和輸出電壓過壓保護電路、計時和過流報警裝置。可以方便地讀取試驗電壓值，并能可靠地保護設備。

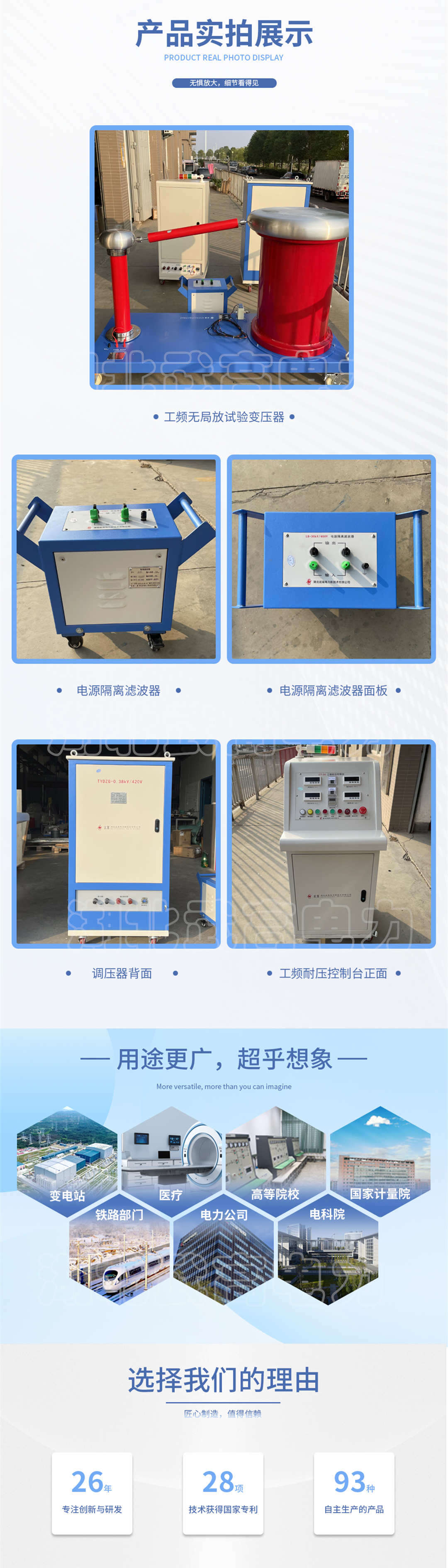

成套設備主要部件 Main components of complete equipment
１、控制臺 １臺

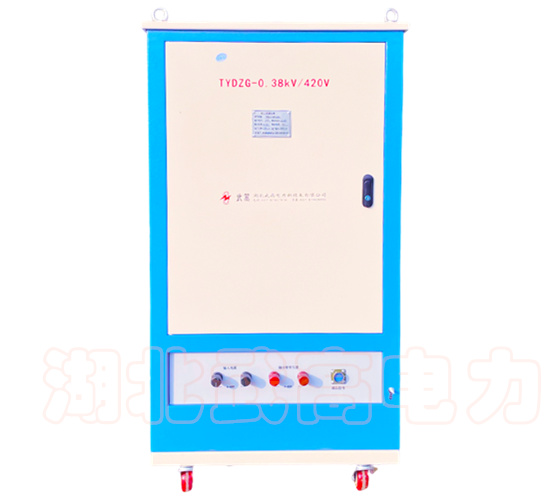

２、調壓器 １臺

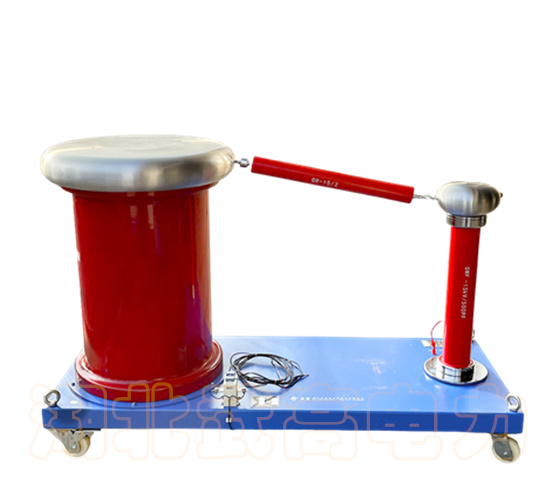

3、無局放試驗變壓器 １臺

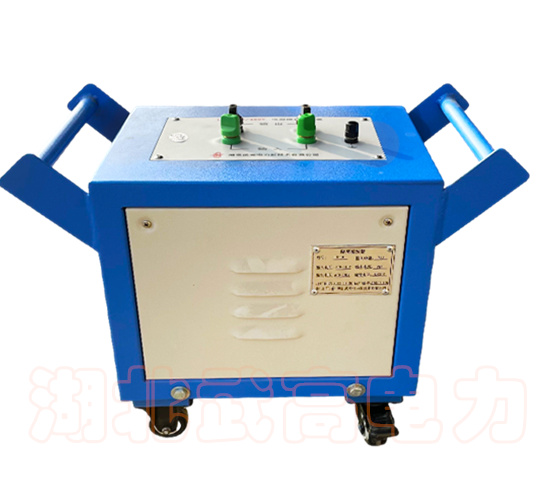

4、隔離濾波器 1臺
5、局部放電檢測儀 1臺（另配）

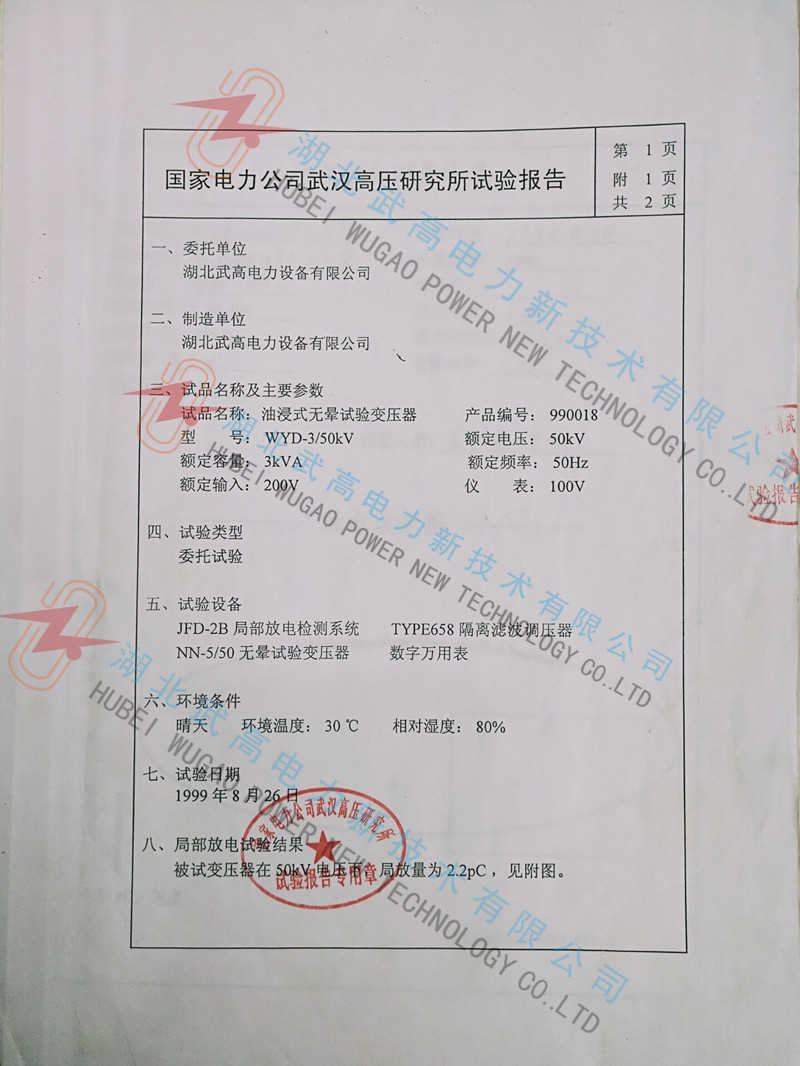

工頻無局放試驗變壓器技術參數 Technical Parameter

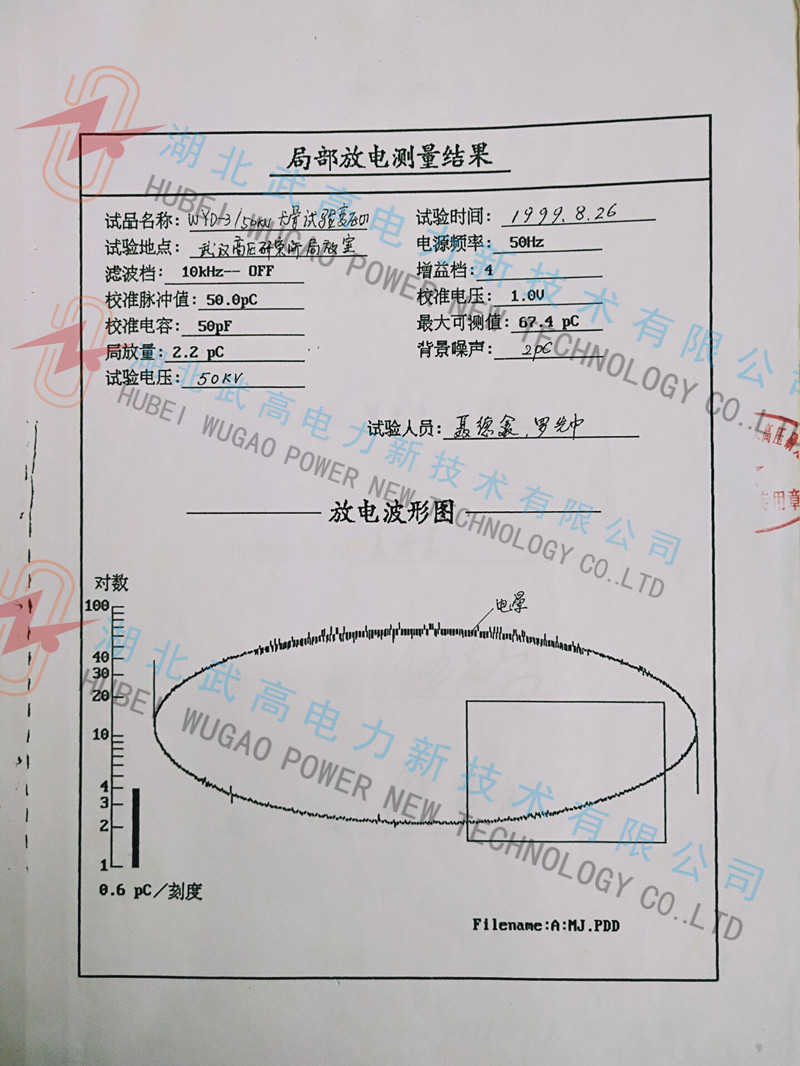

1、局部放電量(絕緣筒式)
A、10～200KV額定電壓(UH)，在100％UH下局部放電量≤3～5Pc
B、250～300KV額定電壓(UH)，在100％UH下局部放電量≤5Pc
C、350～750KV額定電壓(UH)，在80％UH下局部放電量≤5Pc，在100％UH≤10Pc
D、800KV～1500KV額定電壓(UH)，在80％UH下局部放電量≤10Pc
2、串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％
3、允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行。
4、單臺試驗變壓器阻抗為3％～12％,串接阻抗為5％～25％
5、波形畸變率<3％
6、其余參數符合JB/T9641-1999<<試驗變壓器>>規定。
控制臺技術參數 Console technical parameters
型號 | 輸入電壓 （V） | 適配試變容量 （KVA） | 額定輸出 | 高壓電壓表 KV/V | 外形尺寸 立方米（長×寬×高） | |
電壓(v) | 電流(A) | |||||
CT-3 | 220 | 3 | 200 | 15 | 50/100 | 26×42×24 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 60×45×37 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 53×40×60 |
CT-10 | 380 | 10 | 400 | 50/25 | (50/100)/100 | 53×40×65 |
CT-15 | 380 | 15 | 400 | 37.5 | (50/100/150)/100 | 53×40×70 |
CT-20 | 380 | 20 | 400 | 50 | (50/100/150)/100 | 53×43×84 |
CT-25 | 380 | 25 | 400 | 62.5 | (50/100/150)/100 | 53×45×90 |
CT-30 | 380 | 30 | 400 | 67.5 | (50/100/150)/100 | 65×55×117 |
CT-50 | 380 | 50 | 400 | 125 | (50/100/150)/100 | 70×60×115 |
CT-100 | 380 | 100 | 400 | 250 | (50/100/150)/100 | 75×70×120 |
使用方法及注意事項 Usage and precautions
1、按試驗變壓器和控制臺，調壓器對應標識接好試驗變壓器與操作臺之間的聯線。
2、預置時間繼電器至所需時間。根據需要設置試驗電流值。
3、接通電源并合上控制臺電源空開，此時主電路分閘燈亮，按主電路合閘按鈕，點“升壓”按鈕，到達所需電壓時，按下計時按鈕，時間繼電器開始計時，計時時間到，控制臺發出聲音提示并自動降壓，重復按一下計時按鈕，解除計時及聲音。
4、試驗完畢，按主電路分閘按鈕，待調壓器回零后，切斷電源，解除接線。
5、試驗過程中，如發現異常聲響或冒煙，有異味等，應立即停止升壓，迅速降壓至零，檢查無誤后，方可繼續升壓。如被試品擊穿或其它過流故障引起的控制臺過流跳閘，本控制臺會發出音響和燈光閃爍給予警示。
８、嚴禁在正常工作進切斷電源。
6、如設備長期未使用，在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于0.5MΩ。方可繼續使用。
7、使用本產品進行高壓試驗，除熟悉本說明書外，尚須熟悉如下規程：《電氣設備預防性試驗規程》。
8、如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
24小時熱線：13871255353
銷售直線：027-87409251 / 027-87400471 / 027-87407816
售后熱線：13871350841
